多功能破碎縮分聯合制樣機是目前化驗制樣室較為新穎的設備之一。主要由機架、加料裝置加料斗、一級破碎縮分器、二級破碎機構、二級縮分機、電動機、傳動件等組成。

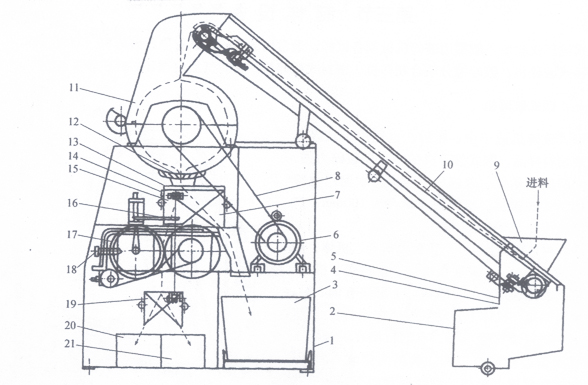

1-機架；2-輸送器電動機；3-棄樣料斗；4-輸送器減速傳動件；5-加料輸送器；6-主電動機；7-一級縮分器棄樣格槽；8-傳動件；9-加料輸送器加料斗；10-輸送帶；11-一級破碎機構；12-篩版；13-一級縮分器；14-縮分比調節旋鈕；15-一級縮分器取樣格槽；16-縮分傳動件；17-二級破碎機構；18-對輥梅花柄調節螺桿；19-二級縮分器子；20-分析樣料斗；21-存查樣料斗
